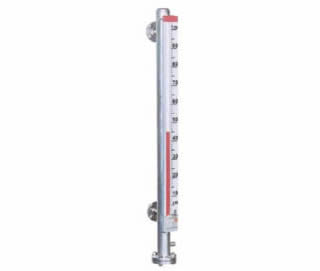

磁浮子液位计

概述
UHZ型磁浮子液位计是以浮子为测量元件，通过磁钢的磁性耦合将液位线性的传到现场磁翻转指标器，使指标器清晰地指示出液位的高度。液位计配有液位报警器和液位远传装置。液位报警器可实现液位上下限控制、极限报警和事故联锁。液位的远传装置可将液位的变化线性地转换成直流4-20mA电流信号。
液位计适用于开口或承压容器内各种介质的液位测量、控制。整机由不锈钢制成，故可用于有腐蚀、有毒、易燃、易爆等场所。

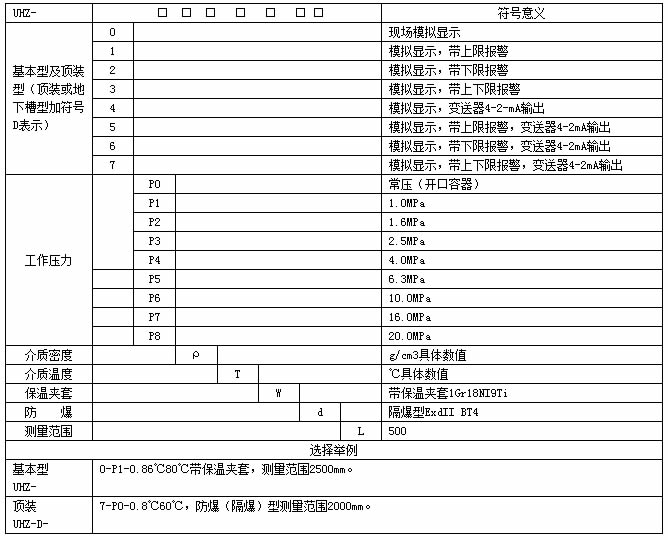

仪表型号

主要技术参数

基本型
 测量范围：500～6000mm范围内任意选择
 指标误差：±10mm
 介质密度：≥0.45g/cm3
 介质温度：-80～200℃
 工作压力：PN1.0、1.6、2.5、4.0MPa。
 介质粘度：≤150cP
 接液材质：1Cr18Ni9Ti不锈钢。
 连接法兰：PN≤2.5MPa JB/T81-94
PN≥4.0MPa JB/T82.2-94
DN20、凸面法兰
 •排污接管：G1/2(内)
 保温夹套接头：G1/2内螺纹，耐压＜0.3Mpa
顶置型
 测量范围：500-3000(mm)
 指标误差：±10mm
 介质密度：≥0.45g/cm3(上角标)
 介质温度：-80～200℃
 工作压力：PN1.0、1.6、2.5、4.0Mpa
 介质粘度：≤150cP
 接液材质：1Cr18Ni9Ti不锈钢
 连接法兰：PN 1.6 DN150  JB/T81-94

远传装置
报警器
 触点容量：24V 0.2A
 输出形式：常开、常闭开关信号
 工作寿命：＞105次
 供电电源：DC24V
 环境温度：-40～60℃
 出 线 口：M20×1.5(内)

 远传量程：0～6000mm。
 精 度：±10mm。
 负载电阻：500Ω(在24VDC供电时)。
 供电电源：DC 24V。
 环境温度：-40～60℃
 出 线 口：M20×1.5(内)
 防爆形式：隔爆型ExdIIBT4

工作原理
UHZ型磁浮子液位计是由基本型、液位报警器和液位远传装置三部分组成。
基本型是按阿基米德定理和磁性材料磁力线耦合性质造成。根据上述原理，将液位的变化线性地传递给磁翻转液位指示器，从而达到测量和显示液位的目的。
液位报警器是根据磁钢特性，通过触点开关，使液位报警器触点按液位的给定值动作，从而达到液位的控制、报警和事故联锁的目的。

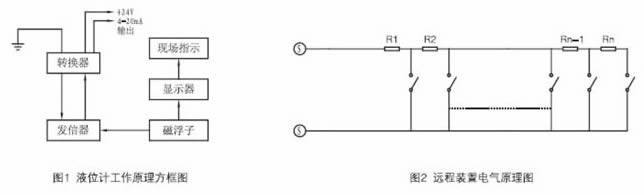

液位远传装置亦是根据磁钢特性通过干簧管组及转换器将液位的变化转换成4～20mA标准信号，进行远传实现液位的测量、记录和控制。如图1、2所示

结构及安装尺寸

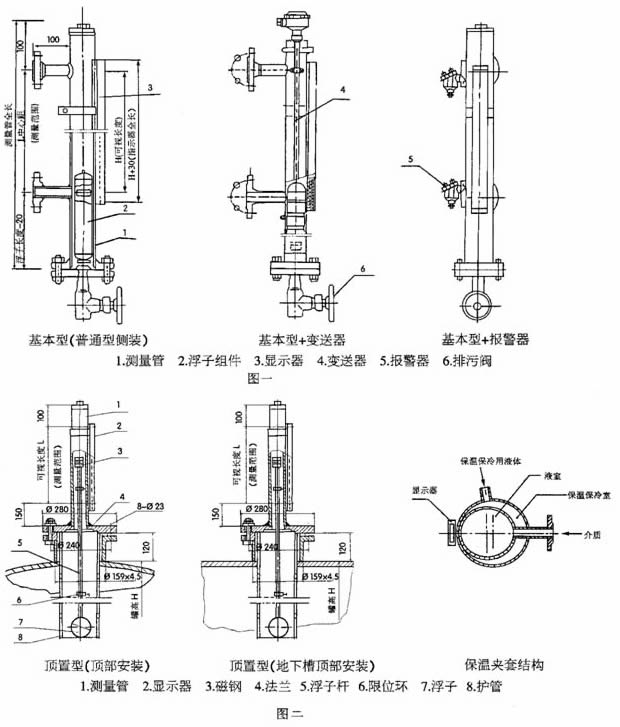

UHZ系列磁浮子按其功能可分为：基本型（现场指示型）、带上、下限报警器型及变送器型三种。如图一所示。顶部安装或地下槽顶部安装如图二所示。按其参数来分有：基本型、高温型，高压型，防腐型、防霜型及保温夹套型

订货须知
用户订货时应按选型填写型号并注明法兰标准、测量范围及对液位计的防腐蚀性要求。用户如有特殊要求，请订货时说明。
