□ 概 述
二线制射频物位变送器利用电容的变化来测量贮罐内的物位。它是一种精确而独立的过程测量仪表。随着贮罐内物位的变化，电极与罐壁之间的电容量也随之变化。射频物位变送器的固态电子线路将连续监测这一变化，并将这一变化与一个非常稳定的基准电路进行比较，然后输出一个与物位成正比的精确的4-20mA电流信号。
被测介质：各种液体、粘稠液体、非导电液体、腐蚀液体、混合介质及颗粒状、粉状固体物料等。
□ 危险场所
射频物位变送器的本安设计，与经过认证的安全栅一起使用，可构成本质安全系统，用于检测易燃介质。如与简单的数字盘装表一起使用，或将它接入复杂的控制系统，还可用于贮量管理，多点报警及泵控制。
□ 产品特点
1、二线制输出信号
2、连续过程测量
3、适用危险场所
4、几乎任何液体都可检测
5、多种安装方式：螺纹、法兰
6、多种结构形式：分离型、整体型、抬高型
7、化学适用性极强的探头
8、多种多样的电极：刚性的、挠性的、带重锤的或带紧固装置的
□ 测量电极
射频物位变送器采用316不锈钢测量电极，电极外面可根据不同需要，选择聚四氟乙烯或聚氯乙烯护套。射频物位变送器可用3/4″NPT接头安装，也可选用1-1/4″NPT或法兰安装。刚性极棒长度可达4175mm，挠性绳式电极长度可达30m。绳式电极的端部可带裸的或有护套的重锤，用于介质无扰动的容器。对带搅拌的贮罐，绳式电极下端可带紧固装置。射频物位变送器的电子单元还可
与电极分开安装，两者之间的最大距离为6m,它主要用于高温或强振动场所。
□ 技术参数
1、电气参数
电源：15-32VDC（对本安系统，最大电源电压为27VDC）
输出：4-20mA.DC
输出阻抗：450Ω@24VDC(视电压定）
阻尼：0-3秒（用跨接器选择）
校准：调零和调满，带频率选择
被测电容范围：0-4000pf(名义值）
精度：±1%(介电常数恒定时）
防护等级：IP65
防爆等级：ExiaⅡCT5 本质安全型
ExdⅡBT4 隔爆型
2、机械参数
外壳：铝合金外涂防腐聚脂漆
环境温度：-40℃-+49℃(抬高型可用于更高的温度）
3、电极参数
长度：由用户指定A、B、M、N、P型电极，最长4175毫米；
D、H、I型电极，最长30米。
4、电极选件
A、D、E型电极仅用于非导电介质。在玻璃纤维或带内衬的容器上使用时，应采用辅助接地杆或同轴套筒（参考地）
电极型式 | 安装方式 | 材质 | 压力 | 温度 |
A | 3/4"NPT | 316S.S | 0.351MPa | 121℃ |
B | 3/4"NPT | Teflon/S.S | 0.351MPa | 121℃ |
D | 11/4"NPT | 316S.S | 常压 | 121℃ |
E | 11/4"NPT | Teflon/S.S | 常压 | 121℃ |
H | 11/4"NPT | Teflon/S.S | 常压 | 121℃ |
I | 11/4"NPT | Teflon/S.S | 0.351MPa | 121℃ |
M | 3/4"NPT | PVC/S.S | 0.351MPa | 60℃ |
N | 1"卫生 | Teflon/S.S | 0.351MPa | 121℃ |
P | 1"卫生 | 316S.S | 0.351MPa | 121℃ |
□ 简单调校
如果校准确定有误差时，用户可进行如下调节：
1、串联一个20mA直流的电流表（注意正负极性）。
2、升或降液位，以确定0%位置（4mA），通常这位置在贮罐底部或电极头部。
3、调节（零位粗调）使之近似4mA,再调（零位细调）达到正好4.0mA。将物料放满至100%位置。调节（满量程粗调）使之接近20mA,满量程细调，使输出达到正好20.0mA
□ 应用注意事项
1、对导电性介质,必须选用带绝缘护套的电极.
2、介质温度高于98℃时，应选用分离型或抬高型。
3、贮罐顶部空间有限的地方，请选用挠性电极。
4、带端部紧固装置的电极、贮罐应具有人孔，以便进入安装。
5、介质介电常数变化的场合，不推荐使用本仪表。
6、不受蒸汽或比重变化的影响。
7、非导电性粘附层不会引起问题。
□ 电极类型
杆式电极 | 带绝缘套杆式电极 | 双杆电极 | |||||||||
介质：可用于固体、不导电液体 类型：圆板式，方板式 绝缘：衬胶 长度：直径150mm-直径600mm 连接方式： 安装方式：侧装，底装，顶装 输出信号：4-20MA 温度：-30℃-240℃ 压力：-1...2bar/-100...200kpa | 介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃ 陶瓷绝缘 压力：-1...2bar/-100...200kpa 适用:高温介质 | 介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃ 陶瓷绝缘 压力：-1...2bar/-100...200kpa 适用:高温介质 | |||||||||
单缆式电极 | 双缆式电极 | 笼式电极 | 筒式电极 | ||||||||
介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃陶瓷绝缘 压力：-1.2bar/-100.200kpa 适用:高温介质 | 介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃陶瓷绝缘 压力：-1.2bar/-100.200kpa 适用:高温介质 | 介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃ 压力：-1.2bar-100.200kpa 适用:高温介质 | 介质：固体 类型：棒式，半绝缘 绝缘：陶瓷 长度：450mm-500mm 连接方式：螺纹连接 标准型：G3/4 法兰连接 标准型：DN50mm 按客户要求 安装方式：侧装，顶装 输出信号：4-20MA 温度：250℃-350℃ 压力：-1.2bar-100.200kpa 适用:高温介质 | ||||||||

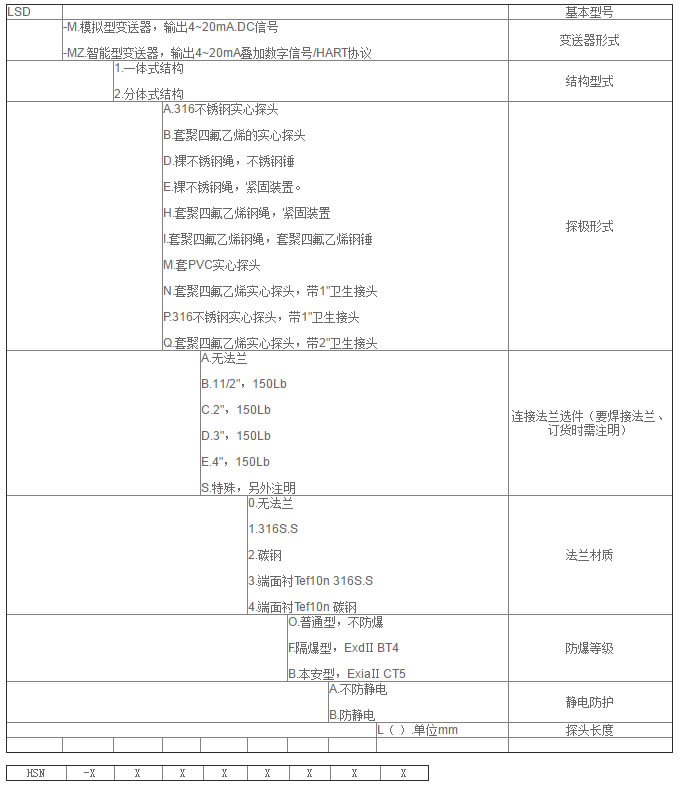

□ LSD-M型 连续式射频导纳物位变送器选型标记
注2：物位计的连接方式，一般为NPT螺纹连接，如用户需要法兰连接时，请在“法兰规格”及“法兰材质”两栏中，注明所需法兰规格和材质。选型示例1：HSN-M1AA00AL3500（螺纹连接）
选型示例2：HSN-M1AB10AL3500（法兰连接）
注1：各种型式探极对应的材质，连接螺纹规格及工作压力、温度请详见“电极选件”一节。
